索尼新武器 HLG,让 HDR 飞入百姓家

发布时间: 2017-6-20      来源: 索尼中国专业
关键字: 索尼 HLG HDR
          在讲 HLG 之前,我们先了解一下索尼整体的 HDR 战略布局。
          可以简单地分为三个类别和三个梯队,其中三个类别的解决方案分别为现场 HDR 制作、高端 HDR 影视制作和简单的 HDR 内容制作。
        索尼新武器 HLG,让 HDR 飞入百姓家
第一梯队:高端 HDR 内容制作
       包含了 HDC-4300, HDC-4800 等现场 HDR 制作,适用于重大活动直播(比如春晚或体育赛事);同时也包含 F65/F55 高端 HDR 影视制作,比如电影电视剧等。这个梯队是基于 S-Log3 的工作流程,今年新推出的 SR-Live 是基于 S-Log3 的现场 HDR 制作解决方案。

第二梯队:一般 HDR 内容制作
      包含 F55/F5, FS7M2, FS7 的高端 HDR 影视制作以及 Z150 和 FS5 的简单的 HDR 内容制作,适用于事件记录、宣传片等,其实我们去年的“4K HDR 杯”有很多是来自于这个流程的。

第三梯队:是入门级的 HDR 制作
        Z150 和 FS5 今年7月份将支持 HLG,实现简单的 HDR 内容制作,适用于婚庆、小预算宣传片等。例如婚庆视频拍摄中,其实是非常需要 HDR,因为新娘通常穿着洁白的婚纱,一身珠光宝气、闪闪发光,这种场景需要用 HDR才能更好地展现出来。
讲完了三大类别和三个梯队,下面,我们用时间和预算两个维度来分析节目制作。

         索尼新武器 HLG,让 HDR 飞入百姓家
       横轴是从拍摄到交付所花费的时间。左边是最快的,比如直播;右边是最慢的,比如电影等,这需要大量的影视后期时间,有时长达一两年。
       竖轴是预算,下面是低预算,如婚庆、活动记录;上面是高预算,比如转播、影视剧等。
每种应用索尼都有对应的解决方案,我们可以将其分成上面提到的三大类别。
        索尼新武器 HLG,让 HDR 飞入百姓家
        索尼新武器 HLG,让 HDR 飞入百姓家

首先是 现场HDR 制作,索尼的解决方案是 SR-Live。

        SR-Live 工作流程是一个基于 S-Log3/BT.2020 的流程。
        这个流程的核心是转换器 HDRC4000:通过 HDRC4000 可以将 SDR 视频信号转成基于 S-Log3 的 HDR 视频信号,经过现场制作切换台后,输出基于 S-Log3 的 HDR 视频信号可以经由 HDRC4000 转换为 HDR 或者 SDR 以适应不同的播出需求,支持 HDR 和 SDR 同时直播。
          索尼新武器 HLG,让 HDR 飞入百姓家
其次是高端 HDR 影视制作,
工作流程如下:
这部分大家都很熟悉,此处省略两万五千字。
        索尼新武器 HLG,让 HDR 飞入百姓家
接下来,进入我们今天的重点:
简单的 HDR 内容制作

这个 HDR 工作流程基于 HLG。
▽▽▽
           HLG 是 HDR 的一个国际标准。HDR 的其他国际标准还有 Dolby Vision 和 HDR10 ,这两个标准都是基于 PQ (即 ST.2084),有别于 HLG。其中 HDR10 和 HLG 是免费的标准,而 Dolby Vision 则需要授权收费。
HLG 和 PQ 的最大区别在于,
HLG 是相对的,而 PQ 是绝对的
▽▽▽
          PQ 的输出带元数据,其编码值是绝对亮度值。其输出可以有很多版本,比如 500nit,1000nit,2000nit 等等。如果显示设备没有达到输出版本的亮度要求,则高亮部分会被切掉。
          HLG 的输出不带元素据,其编码值是相对值,按照百分比进行。最大照度值=显示设备的技术指标,因此 HLG 可以根据不同的显示设备显示出不同程度的 HDR 效果,具备自适应性能。
          得益于 HLG 的自适应性能,HLG 的视频可以同时兼容 HDR 电视机和非 HDR(即 SDR)电视机。

         技术发展日新月异,电视机的形态也在不停地进化中。电视机自上个世纪初诞生以来,一路不停地“打怪升级”,从黑白电视机到 CRT 彩色电视机再到现在的液晶电视机,新款高端的电视机已经可以支持 4K HDR。目前索尼所有的 4K HDR 电视机,在今年的固件升级之后,都支持 HLG,比如国民老公同款的 Z9D 或者最新黑科技屏幕发声的 OLED 电视机 A1。
        然而,很多人家里的电视机都是在 4K HDR 电视机出来之前就购买的。
           作为普通吃瓜群众之一的小编表示,自己工资的增长的速度 远比不上电视机更新换代的速度,家里电视机虽然不是 HDR ,能凑合看就行了。根据某调查结果显示,目前 SDR 电视机的市场占有率大概为99.9%。

那我们是否就无法在家里享受 HDR 宽动态范围带来的视觉震撼效果了?
并不是!

上面提到采用相对值编码 HLG 的视频可以同时兼容 HDR 电视机和非 HDR(即 SDR)电视机,解决了 HDR 视频内容在广播电视传输和显示的问题。
我们可以说:

HLG 让 HDR 飞入了寻常百姓家

在今年7 月份,索尼 PXW-FS5 和 PXW-Z150 将迎来一次固件升级,升级之后将直接支持基于 HLG 的 HDR 内容拍摄制作。
        索尼新武器 HLG,让 HDR 飞入百姓家
☝ 简单的HDR内容制作工作流程

         HDMI2.0b 是目前 HDMI 的最新标准,该标准明确了 HDMI 对 HLG 的支持。也就是说,通过 HDMI 2.0b 接口就可以直接在电视上看到 HDR 效果。
         目前大多数的主流后期非编软件都支持 HLG。
         HLG 带来入门级、便宜、简单、快速、
         普及性高的 HDR 解决方案。
▽▽▽
例如,在婚庆视频拍摄中,采用 HLG 能够将婚纱、装饰物的细节都保留下来,不用担心过曝或曝光不足。
        索尼新武器 HLG,让 HDR 飞入百姓家

再例如,如果采用 HLG 拍摄,下面的水面将显得更加清澈透亮有光泽,而远处的蓝天白云信息都可以保留下来。

        索尼新武器 HLG,让 HDR 飞入百姓家
举两个 Z150 实拍的栗子,如下面的截图所示,SDR 拍摄的画面中,中间部分已经过饱,细节已经丢失,而采用 HLG 拍摄的视频,细节能够很好地保留下来。

       索尼新武器 HLG,让 HDR 飞入百姓家

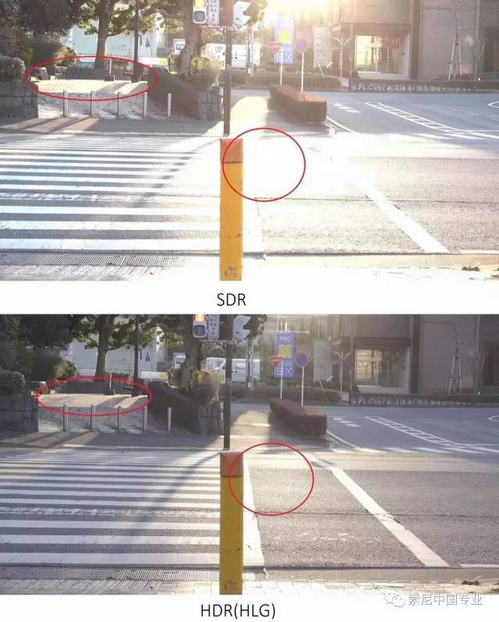

         SDR 所拍摄画面中,马路中央过曝呈现出一片耀眼的死白,左上角部分的细节已丢失。而采用 HLG 所拍摄的画面中,不管是马路中央还是左上角部分,细节纹理都清晰可见,画面保持了合理的曝光。
       索尼新武器 HLG,让 HDR 飞入百姓家
         由于 HLG 的加入,索尼扩展了 HDR 的应用范围,不再只是高端的现场 HDR 制作或者影视制作。不久的将来,婚庆视频、小预算宣传片等等领域,也将出现 HDR。
上个月在福州举办的城市台年上,也提到了HLG:
HLG相信会成为未来HDR电视广播信号的主流格式,在直播、UCG领域得到广泛引用。
         索尼新武器 HLG,让 HDR 飞入百姓家
PXW-FS5 和 PXW-Z150 已率先加入 HLG 阵营,
今年7月免费的固件升级后,
直接支持 HLG/BT.2020 拍摄!
我们准备好了,你呢?
