GVT-1000多画面监播报警系统

　　随着国家广播电视数字化的发展，用户可收看的电视节目成倍增长，各电视台、卫星站要监看的电视节目频道也越来越多。而且利用高科技对全国广播电视网的技术指标进行实时监测，对于加强中央控制、净化屏幕和提高接收质量，防止异常干扰也具有重要的现实意义。因此，传统的电视监看系统已经不能适应频道猛增以及技术发展的需要。基于上述考虑，我公司推出了“GVT-1000”多画面监播报警系统。
　　1. “GVT-1000”多画面监播报警系统产品特点

       传统的电视监看电视墙是由电视监视器或电视接收机构成，而“GVT-1000”是由多画面处理设备和大屏幕显示设备(一般为大屏幕的等离子监视器)两部分构成。与传统的电视墙监看方式相比，“GVT-1000”主要有以下明显的优点：

 省空间：一台“GVT-1000”多画面处理器目前可以处理16路视音频信号，将这么多路的视音频信号集中显示在一块等离子屏幕上,所占据的空间小；而传统的电视墙要显示16个画面将占用很大空间。在空间相对紧张的电视转播车上进行监听、监看时，所有设备都采用标准的机架式结构的“GVT-1000”的这个优势显得尤为明显。

 低幅射：传统的电视墙使用模拟监视器，电磁辐射量很大，对于长期从事电视行业的相关技术人员相当有害。使用等离子显示器后，辐射量相对很小，对人体的损伤要小得多。

 耗电量和发热量小：“GVT-1000”使用等离子电视监看众多的节目信号。传统的电视墙一路信号配置一台监视器或电视接收机，较多的监视器就造成发热量和耗电量的大大增加，使机房中配置的空调和配电的容量也大大增加。“GVT-1000”的视频采集设备采用了最先进的硬件技术，彻底解决了大容量视频采集硬件的发热问题。

 优秀的监看效果：“GVT-1000”在同一个大屏幕显示设备上显示很多画面，监看效果真实。因为等离子电视不会发生色度和亮度的变化，并且在相邻两个画面之间没有传统电视墙的电视机边缘框，给电视从业人员的视觉感非常好。而监视器在长期使用后，会引起色度和亮度的差异，电视从业人员要看不同的画面，也必须由一个监视器转向另一个监视器，电视从业人员会感到很累，而且两个画面中间的监视器边框也会让他们感到很不舒服。传统的电视墙电视的大小是固定的，而采用了“GVT-1000”，操作人员可以方便地把某一路信号放大至全屏幕显示。

 监看信号可灵活调整：使用“GVT-1000”，各频道的画面大小、位置均可以任意调整组合。在一个大画面多个小画面组合显示时,不用改动设备的接线就可以方便的调整主画面显示的信号频道，而这对于传统的电视墙或多画面分割器来说是不可想象的。

 集监视与监测功能于一体：使用“GVT-1000”除了可以直观地看到显示信号内容的文字提示、通道信息、信号质量、音量幅度外，还可以监测视音频信号的有无、是否发生静帧、黑场等。所有的监测信号都能自动以声音报警的方式提醒用户,把报警信息纪录到数据库。用户可以方便地查询报警的历史数据。并打印出现报告。

 时钟显示：系统可以显示模拟或数字钟。所有的时钟信号和标准时钟信号同步。

 多屏统一控制：当需要监视的信号多于16路时，“GVT-1000”支持网络多级级联,通过一台控制机可以控制任意一台多画面处理器的显示。实现了分布式显示存储，集中管理查询。

 高可靠性：采用符合工业标准的工业控制计算机作为计算平台，满足24小时不间断运行的要求。

 操作方便：充分考虑到等离子电视通常与控制主机相隔较远这一特点，用户所有的操作都在控制主机上完成。

　　2. “GVT-1000”多画面监播报警系统的应用系统架构

　　对于需要同时显示多于16套节目的大型多画面显示系统，公司提供了常用的解决方案。

　　采用TCP/IP网络集中控制方案

　　由一台控制电脑、一台网络集线器（HUB）、和多个等离子多画面处理器组成。

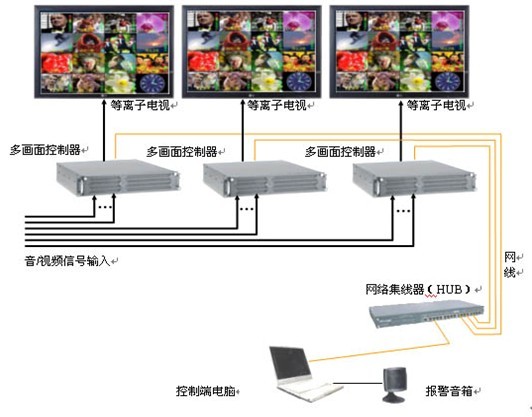

　　系统接线如下图所示：


　　每个“GVT-1000”处理器接一个等离子电视，显示16路视音频信号。处理器完成视频画面、音量幅度、各通道的名称等信号以各种方式显示；视音频信号及静帧监测；把报警信号及各路的图像信号通过网络传输到控制电脑，并实现故障录像功能。

　　控制电脑可以控制任意一个 “GVT-1000” 处理器，对其画面的大小、位置、显示的内容进行设置。可以选择任意一个多画面处理器，任意一个频道的信号在控制机上监看监听。控制电脑接收到多画面处理器发来的报警信号后，直接通过报警音箱发出报警提示音，纪录报警信息，并启动报警录像。

　　3. “GVT-1000”多画面监播报警系统软件功能介绍

 高稳定性、高可靠性：基于高稳定、高可靠平台，采用大容量冗余电源。

 高分辨率，图象清晰：硬件图像缩放；任何一路节目的亮度、对比度、色度、饱和度均可单独调整，输入节目画面的宽高比可以是4：3，也可以是16：9；

 友好用户界面，极易于使用，双击放大、缩小，快捷键设置，完全可键盘操作。 不同画面模式对应不同快捷键。

 PPM音频监视：每路图象对应立体声（双声道）输入，可独立控制两个PPM表的开关；

 多种报警：视频丢失报警、静帧报警、音频丢失报警、音频过电平报警等；

 多种报警方式：语音报警、电话报警、短消息报警、网络信使报警、QQ报警……；

 每路图象支持双TALLY灯，可任意设置TALLY；

 可通过网络进行远程控制与配置；

 支持网络授时、GPS授时、自守时；

 最多可达24路视频 + 24音频输入；

 视频图像内容监测：视音频丢失、视频静帧、黑场监测，良好报警准确率，确保没有漏报 。

 硬盘录像：根据用户设置，系统提供三种硬盘录像方式：按时间段设置手动录像、定时自动录像和故障时段录像，从而可靠记录用户最关心的时段内或故障发生时的电视节目的播出状态，值得关注的是本系统采用特殊技术实现对故障发生前30秒录像，完全记录故障发生前后的状态。

 声音监测：使用真正的vu表指示，实时变化的彩色音量指示条叠加在画面边缘，动态显示音量大小。

 OSD字符显示：每个画面中均可叠加自定义属性字符，显示频道信息（频道名称）、对应的场强数据、各种报警信息等（如视频丢失、音频丢失、静帧等故障信息）

 报警功能：对故障频道有语音提醒、报警灯亮，可选电话等多种报警方式

 历史数据记录：系统将所有监测数据都按照时段记录于数据库中，方便以后的浏览、查询、打印 。

　　4、“GVT-1000”主要技术性能指标：
　　输入：
　　1、CVBS模拟视频输入：
　　a) NTSC SMPTE 170M, PAL M, PAL NITU 624-4, PAL D/K, SECAM
　　b) RETURN LOSS 大于 35dB;
　　c) 8 bit 量化；
　　d) BNC连接器；

　　2、模拟音频输入：
　　a) 非平衡模拟输入；
　　b) 输入阻抗：600欧/25K欧；

　　3、TALLY信号输入：
　　a) RS232/422接口；
　　b) 或并行输入

　　4、远程控制
　　a) Ethernet 网， 10BASE-T， 100BASE-T（IEEE802.3）；
　　b) RJ45接口；
　　c) 或RS232接口；

　　输出
　　1、 WUXGA视频输出
　　a) 模拟RGBHV；
　　b) 1280X1024 分辨率；
　　c) 场频 75 HZ；

　　2、 模拟立体声音频输出
　　a) 非平衡模拟立体声；
　　b) 阻抗 8 欧姆；
　　c) 3.5mm 立体声耳机插孔；
