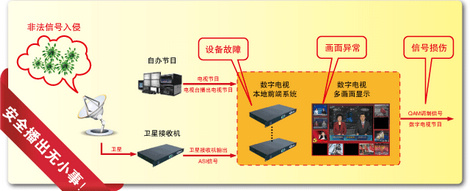

安全播出无小事

        国家广播电影电视总局明确要求广播电视安全播出工作应当坚持不间断、高质量、又安全的方针，而在NGB、三网融合的大趋势下，如何能够保证播出信号不间断、高质量又安全呢？ DS1600安播质量监测系统——广电播出系统的“安全卫士”将帮助您解决所有困扰，保证信号安全播出。


 非法信号入侵
     DS1600“安全卫士”能够即时捕捉各类非法信号，并且通过应急切换机制和垫播服务器及时处理画面。系统能够做到在1S内切换至其他备份线路，保证信号安全无间断播出。
 画面异常
      DS1600“安全卫士”对解码后的视频和音频信号进行详尽的分析，配合用户自定义报警门限和多画面显示，及时反馈异常信息。
 设备故障
      DS1600“安全卫士”采用对比模块设计，详尽分析各项指标（RF射频指标、码流分析，图像声音等），准确定位故障点，做到对设备的智能管理。
 信号损伤
       DS1600“安全卫士”内部集成强大的分析功能，对输入的射频信号、码流信号以及最终输出的QAM信号进行各层次全方位的实时监测，确保信号高质量安全播出。


系统描述

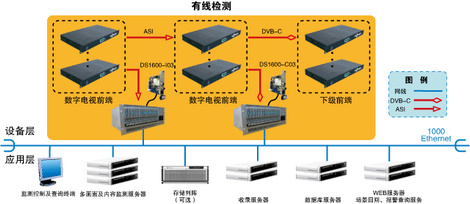

   DS1600系统由设备层和应用层两部分组成。
   在设备层部分，各个分前端将数据传输到网络内，供综合管理服务器进行统一调度和处理。在中心端配置模块化可热插拔双冗余电源机箱和DVB-S信号监测模块、DVB-C信号监测模块、ASI信号监测模块等以及相应的解扰模块，完成对信号的监测、分析和处理。

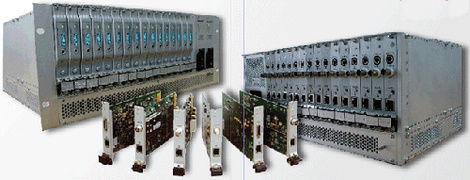

   所有监测模块均为统一的嵌入式、模块化、刀片式一体化架构，监测模块在硬件端就能直接完成信号监测、信号分析和信号转发。
   在应用层部分，可以配置多画面服务器进行画面分割及合成，并送至大屏幕电视进行集中显示和集中告警，同时配置综合管理服务器、数据库服务器及Web服务器（可将此三台服务器的功能集合在一台服务器）实现显示、调度、查询、发布功能。

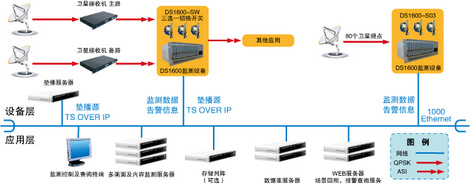

                                              卫星安全监测系统




                                           前端设备安播监测系统

 系统特点
• 完全基于IP的系统功能的实现。
• 完全基于硬件的码流和RF层分析和报警。所有报警参数都在硬件中保存，由硬件进行报警。
• 可扩展性，全面支持ASI/DVBC/DVBS/DVBS2/ABS-S/DTMB/CMMB等各种数字电视传输形态，为将来的扩容和平台支持提供完全的保障。
• CS和BS的融合软件架构，即解决了BS系统所固有的报警时效问题，也充分发挥BS系统灵活优势，提高用户的使用灵活度。
• 监测本身不依赖于传输网络，所有硬件可以保存最近几十条报警，一旦出现网络端服务器的短时间故障，也可以在故障恢复后对故障期内的报警进行一次性下载保存。
• 系统可以精确的对信号的射频层、物理链路、传输协议TR101290、MPEG13818、ES层参数，进行实时的分析和编解码。
• 全实时、全通道监控，彻底解决了1S内对故障的发现-定位-解决。
• 核心功能采用无中心设计，系统中的任何一台PC的死机都不能影响到系统的正常操作和使用，这样才能真正的保护投资和使用单位的资源。
• 对管理部门，采用Linux+Web2.0+Java平台，完全基于浏览器的数据实时统计分析和回溯，方便使用和维护。
