SE-3000 HD/SD 16通道切换台中如何实现画中画(PIP)状态下的画中画内抠像

          SE-3000 HD/SD 16通道导播机画中画中去背的步骤：
          整体方法是：采用SE-3000的色彩去背功能，将所需的画面在PVW预览画面上去背完成，然后通过SE-3000的SWITCHER PVW OUT输出功能；再把这个去背合成的讯号当成一路讯号源，通过线路连接到SE-3000导播台输入端。然后通过Flex Source功能，做为画中画的一个讯源，进行指派。这样行程所需的画中画带去背的效果。接下来是进行Luma Key设置，将所需的字幕进行Luma Key或者DSK设置，合成最终的画面输出。

 具体步骤如下：

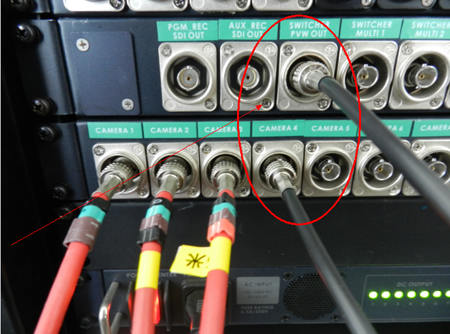

         1、 请使用一条BNC-BNC线，将SE-3000的SWITCHER PVW OUT输出，连接到SE-3000的第四路输入CH4（假设，拍摄绿色去背讯号的摄影机是CH1、需要成为PIP Chroma Key的BG讯号是CH2、PGM source讯号是CH3、去背合成讯号是CH4）。

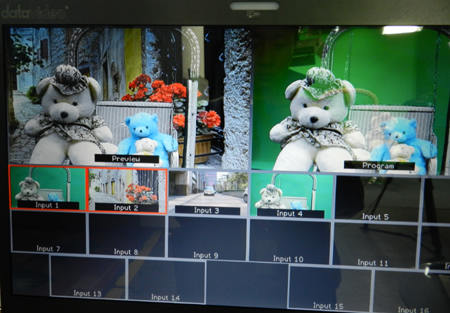

       2、 点亮AUX BUS DELEGATES区域的KEY1键，然后选择KEYER CONTROLS区域，点亮 CHROMA按键的时候，再点亮SPLIT进行前景和背景讯号选择，亮绿色灯时，选择AUX BUS区域里的CH2为去背背景，再按一次SPLIT时，亮黄色灯时，选择AUX BUS区域里的CH1为前景讯号，同时在SOURCE SELECTS里的PRESET里选择CH2，在TRANSITION CONTROLS区域点亮KEY 1，这时候PVW预览画面就已经去背了，在MENUS区域里选择CHROMA按键，对去背进行细节的调整，整个去背完成最终就在PVW预览画面形成。

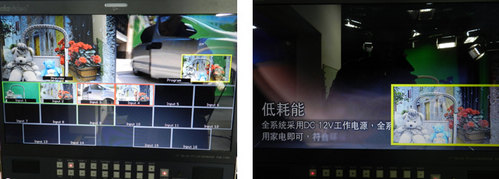

        3、 然后这时点亮SOURCE SELECTS区域里的PROGRAM上的FLEX，在MENUS区域里选择FLEX，再选取触控式屏幕中的FLEX SRC BGND，在SOURCE SELECTS区域里选择的AUX BUS里选择CH3，再选取触控式屏幕的FLEX SRC DVE1，在SOURCE SELECTS区域里选择的AUX BUS里选择CH4。这样就完成了画中画状态下的画中画内去背。

       4、 将这样的合成储存到USER2中，等到下次使用时，就能直接读取。先点亮MENUS区域里的USER，在触控式屏幕上选择Save Memory，在User Memory里选择2，最后点击Save Memory，储存完成。
