英国PHABRIX（丰播瑞） Qx测试仪试用体会

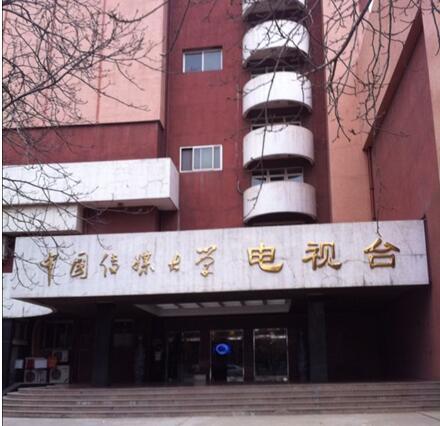

     近期，英国丰播瑞（PHABRIX）为4K测试解决方案提供的旗舰产品Qx，走进了中国传媒大学电视台，相关人员围绕着4K 信源和4K视频素材尝试分析测试。参加此次试用的分别是：

       杨祥：中国电影电视技术学会摄影摄像专业委员会秘书长
       张俊：中国传媒大学电视台技术部主任
      测试结束后，他们分享了试用Qx的工作体会。特别需要指出的是，杨祥与张俊还有一个身份，均为中国电影电视技术学会摄影摄像专业委员会评测实验室成员，他们希望在正式评测中使用Qx设备，为推动4K技术的应用发挥作用。


      杨祥首先谈到了此次试用的初衷。他说，目前4K测试中面临着很多的问题，比如4线3G\6G\12G、IP等几种传输格式，SDR与HDR的兼容兼顾，HLG（Hybrid Log Gamma）和HDR 10等不同的标准，于是，“我们希望通过此次测试，去了解测试设备将如何呈现这些我们脑海中的问题”，杨祥说。

本次测试大致有三个步骤：
         在4K信源方面，首先尝试了SONY Z280的12G-SDI 4K直出信号，机内设置为4K HLG模式，杨对测试结果有些惊讶，他说：“给我留下深刻印象的是，当拍摄暗场环境时2020色域被填满，与主观上理解的只是在高亮情况下易超过709色域不同。”
         其次，使用松下GH5S的HDMI输出4K 信号，通过Blackmagic的HDMI转SDI 6G转换，熟悉了该Qx测试仪的主菜单及各个分项菜单，对眼图、行场数据、波形、矢量等功能做了尝试。
         最后，通过Qx，对中国传媒大学电视台4K演播馆录制的4K视频素材做了分析。采用SONY 4K存储卡播放器PMW-PZ，输出4X3G信号测试。

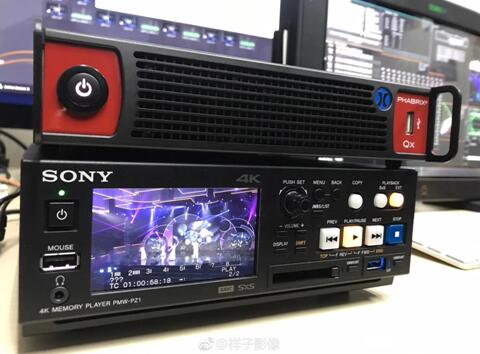

                             Qx和SONY 4K存储卡播放器PMW-PZ

        在常规测试的基础上，使用热图功能，对演播室录播的4K视频进行了主观评价分析。PMW-PZ播放信号为4K演播馆录制，通过达芬奇调色再生成，拷贝至移动介质，再重放。QX具备信源的识别能力，但是测试中发现对PMW-PZ输出信号一直识别为4K SDR信号，由于测试时间短，原因尚不明晰。
        张俊老师则通过对丰播瑞QX测试仪的试用，谈到了他认可的几个特点：即体积小、接口全以及功能强。
        能在1U半机架很小的体积内，支持1.5G、3G、6G和12G SDI输入，以及IP输入（因条件有限，本次未测试IP通能），通过HDMI输出借显示器或监视器可以外接显示软件界面。

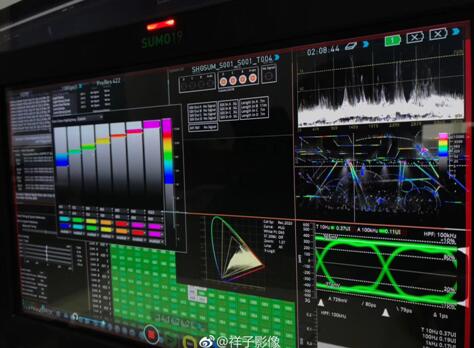

        软件功能方面，包括系统输入输出、信号分析、波形图、矢量图、色度图、眼图、视频延时、音频等，都有图形化的直观显示，方便从各个维度全面掌握信号的状态。


       值得一提的是，信号发生器功能能够生成各种类型的测试信号，尤其是支持BT.2020及HLG、PQ、S-Log3等各种曲线的信号，张俊老师相信，Qx这些特点对于目前在4K HDR制作播出中相关设备的测试会起到很大的用处。
        PHABRIX Qx测试仪在4K蓬勃发展的时代应运而生，其独特的实时眼图测量包括：HD-SDI,3G-SDI,6G-SDI to 12G-SDI。对基于IP设施通过千兆以太网输入/输出传输未压缩视频支持SMPTE ST 2022-6，Qx还支持HDR、WCG、HFR，并且随着标准发展，将提供先进的基于对象的音频格式。在中国市场，PHABRIX Qx测试仪及其他产品也越来越得到客户的认可与信任。
