安达斯转播传输为央视现址总控系统、新闻演播室等庆典活动提供技术保障

        中央广播电视总台作为70周年国庆庆典系列活动的转播机构，责任之重不言而喻。在此次转播过程中，安达斯作为央视多个产品及系统提供商，全程为央视提供技术保障服务，与央视技术团队及厂商技术团队通力合作，圆满完成了技术保障任务，安达斯技术过硬、作风优良的技术团队受到广泛认可！

     作为本次新中国成立70周年庆典活动的总分发调度系统，协助800平米演播室、新闻演播室共同完成“授勋”、“献花篮”、“阅兵”、“联欢”等几场重要直播工作。本次任务的亮点在于这是央视首次通过4K超高清频道对国庆阅兵活动基于全4K、HDR标准进行直播，同时保证高清信号正常播出。

     总控作为本次国庆直播分发系统，与央视800平米 4K演播室，新闻演播室、新址E16演播室、第13演播室、1000平米演播室、央视新址总控、播出系统紧密配合，做到了对系统内入级和出级所有信号的全覆盖监看，保证直播任务安全，保证信号质量可靠，保证所有传输链路完整，真正做到了“一个都不能少”！

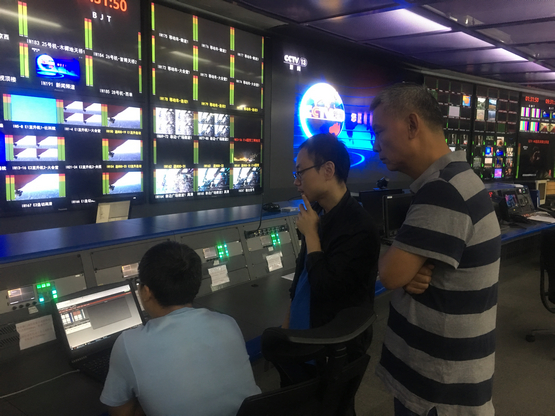

        央视现址总控系统采用两台EVERTZ EQX26多格式视频矩阵作为主、备调度核心，共计9套EVERTZ 3067VIPX画面分割器作为监看单元，同时配有10套EVERTZ CP-2116E全功能矩阵面板。为满足几场重要直播活动不同场景的应用，工程师都提前配置好场景文件，便于矩阵系统、监看系统、切换面板等进行工作模式的快速切换，适应不同节目任务。

      N07演播室作为新闻频道主演播室，承担“授勋”、“献花篮”，新闻频道、综合频道并机播出工作。承担“阅兵”、“联欢”台内所有中文频道、央视网、中文新媒体客户端并机播出工作。N11演播室作为备播演播室，港澳平台承担综合频道香港版播出工作。N07演播室北景区作为四场直播活动的播出景区，南景区作为“阅兵”直播现场配音工作区。

技术保障过程中，我们对每一个技术细节都做好完备的准备工作：播出前我们对立柜机房设备状态进行再三检查，对导监墙应急方案进行反复测试，对N07演播室通话系统进行反复试音，保证节目顺利播出。由安达斯提供的EVERTZ XE4-64X64高清切换矩阵、EVERTZ视分帧同步音频加解嵌板卡、Vistalink 调试软件等在直播过程中稳定运行。

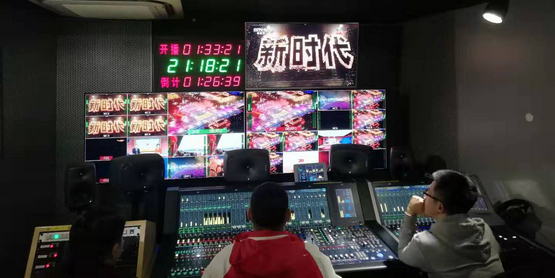

800平米演播室作为本次国庆阅兵的4K制作主系统，是十分重要的转播环节。音频系统配备了56推子的LAWO MC296主调音台和32推子的LAWO MC256备调音台；音控室环绕声主监听采用Genelec 8351三分频同轴音箱，音频设备机房监听采用Wohler iAM-Audio-2机架式IP音频流监听单元；应急切换器采用BDI 8/16-16D，双电源并带有断电旁通功能的应急切换器，将主、备调音台送出的PGM信号送至视频加嵌卡；位于天安门广场的C1音频车通过公里级光缆将可能用到的其他重要信号以IP方式传送回800平米演播室。

800平米演播室于2018年由安达斯参与改造集成，2019年初用于央视春晚4K节目信号制作。本次国庆阅兵、晚会转播，系统工作正常。

       E16演播室位于央视新址大楼49层，在今年国庆阅兵及庆典活动中负责央视4K频道播出信号的包装与制作，从央视现址800平米演播室送过来的4K节目信号在这里完成4K频道的包装后播出。这里是央视第一个音频系统使用AoIP构架的4K超高清演播室，系统配置使用一张32推子MC256和一张16推子MC236两张调音台互为备份，配置5台PowerCore AoIP音频信号共享接口箱，信号链路为基带及IP并行传输方式，能够为节目的播出安全提供可靠的技术保障。

C1音频车在今年的70周年国庆直播中的位置是在天安门广场西侧的西观礼台后方，此车系统的任务是作为整个音频系统信号的总体备份。

C1音频车系统信号路由为：通过MADI光缆从位于城楼下的西耳房核心音频矩阵处取得音频信号，经过车内系统的处理，分别转换为 Ravenna音频流和AES基带信号两种信号格式（这两种格式的音频信号与制作中心的同步时钟进行锁定），通过与中央广播电视总台现址铺设的多芯光缆，将这些信号通过光的形式传回制作中心进行播出使用；同时通过光缆线路从台里制作中心处获取PGM信号等音频信号，再转换为AES基带信号送至广场附近的高点、扩声等位置进行使用。

B2录音车在今年的70周年国庆直播中的位置在人民大会堂内北侧区域，此车音频系统作为此次国庆直播系统的C系统的一部分。B2录音车为全IP化系统架构，于今年9月份整车系统集成测试完成后直接奔赴天安门广场参与10月1日当天的国庆阅兵及群众联欢活动。

B2录音车系统的信号路由为：由天安门广场及军乐团区域处拾取音频信号，通过光缆传回车内，经由车内系统对这些音频信号进行三维声制作处理及多轨录音收录。后将制作处理后的三维声音频信号通过预先铺设的多芯光缆及微波传输设备两种方式，传回位于中央广播电视总台现址的制作中心进行播出使用。

感谢央视予我们的信任，能够让我们承担如此重大的转播技术保障任务，更让我们积累了非常宝贵的实战经验。从日常到重大活动的技术保障工作，安达斯技术团队都严阵以待、快速响应、全力以赴、不负信任、甘之如饴！
